超聲波流量計

超聲波流量計產品概述：

超聲波流量計是是利用了低電壓，多脈沖時差原理,采用高精度和超穩定的雙平衡信號差分發射，差分接收的數字檢測技術，測量瞬流和逆流方向的聲波傳輸時間，根據時差計算出流速。當超聲波波束在液體中傳播時，波體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同，介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

技術參數及其性能規格

內容

技術特點

測量精度 土1%

重復性 +0.2%

流體方向 正反向雙向計量

最大流速 64m/s

測量介質 ●飲用水●河水、海水●冷卻水、熱水●工業污水●潤滑油、柴油●化工波體

適用管材碳鋼，不銹鋼，鑄鐵，水泥，銅，PVC等質密的管道，允許有襯里

流體溫度 ≤160C

流體濁度 20000ppm且氣泡含量小

顯示 全中文顯示瞬時流量，流速，累積量，信號狀態等

通訊輸出 4- -20mA,脈沖，頻宰，RS485等

通訊輸入 3路4-20mA輸入，2路鉑電阻輸入

其他功能 日期累積器，斷電功能，工作狀態自診斷功能

通訊協議 MODBUS協議，M-BUS協議，FUJI展協議及國內其他家的超聲波流量計的兼容協議

主機類型 固定壁掛式，固定盤裝式，手持式，便攜式，防爆型等

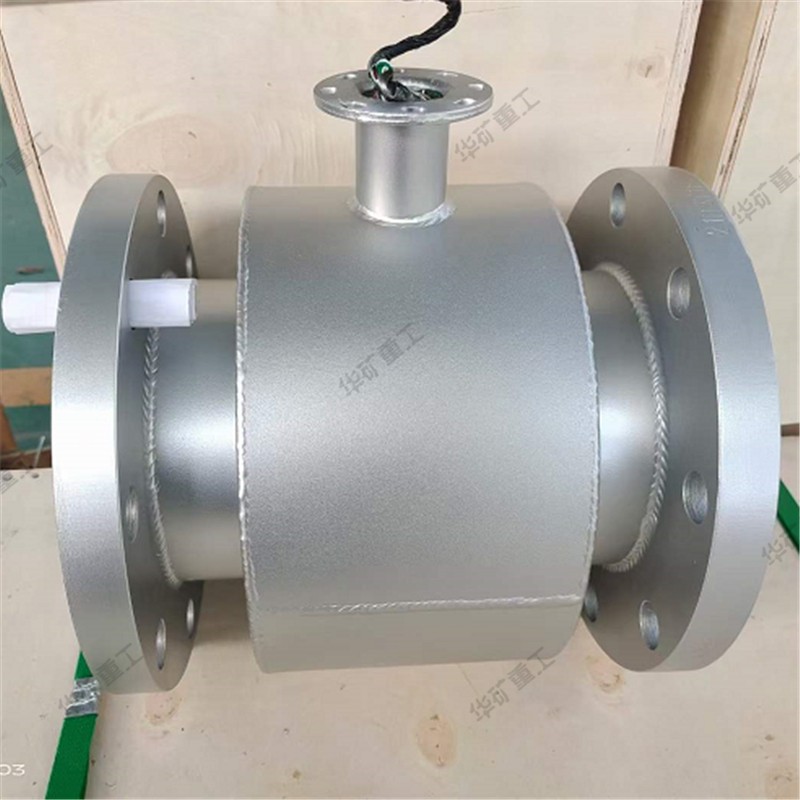

傳感器安裝方式 外夾式，插入式，管段式

供電電源 220VAC,24VDC.鋰電池供電

備注 外夾式傳感器不適用水泥管道
